Producto
DETALLES Y CUALIDADES
• Equipo estanco, engrasado de fábrica, índice de posición claramente visible.
• Opera con aire comprimido o cualquier gas neutro filtrado y lubricado, a presiones de hasta 10 kg./cm².
EQUIPO OPCIONAL
• Electroválvula direccional con un solenoide para control de apertura o cierre.
• Amortiguación en uno o ambos extremos.
• Control modulante de apertura.
• Señalización eléctrica en compartimiento estanco.
• Otras variantes, a consultar.

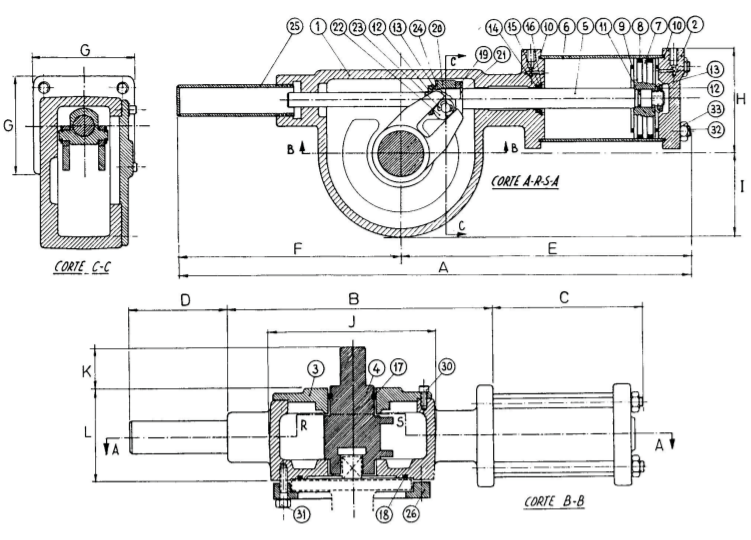

| ITEM | DEN. | CANT. | ITEM | DEN. | CANT. |
| 1 | Cuerpo | 1 | 16 | Anillos de seguridad | 1 |
| 2 | Tapa cilindro | 1 | 17 | Arosello | 1 |
| 3 | Tapa superior | 1 | 18 | Arosello | 1 |
| 4 | Mandril | 1 | 19 | Anillo fijación nuez | 1 |
| 5 | Vástago pistón | 1 | 20 | Nuez | 1 |
| 6 | Cilindro | 1 | 21 | Retén | 1 |
| 7 | Pistón | 1 | 22 | Patín | 2 |
| 8 | Arosello | 2 | 23 | Anillo de seguridad | 2 |
| 9 | Para choque | 2 | 24 | Arandela | 1 |
| 10 | Arosello | 2 | 25 | Vaina de tubo | 1 |
| 11 | Arosello | 1 | 26 | Media brida | 2 |
| 12 | Tuerca sujeción | 2 | 30 | Tornillo Allen | 8 |
| 13 | Arendela sujesión | 2 | 31 | Tornillo c. Exag. | 6 |
| 14 | Retén | 1 | 32 | Espárrago | 4 |
| 15 | Arendela retén | 1 | 33 | Tuerca | 4 |
