DETALLES Y CUALIDADES
• Norma constructiva: ANSI / AWWA C 504/API 609
• Presión nominal máxima de trabajo: 10 Kg./cm²
• Prueba hidráulica de hermeticidad: 10 Kg./cm²
• Prueba hidráulica de resistencia: 20 Kg./cm²
• Accionamiento: hasta Ø 200 mm, con sobremacho / desde Ø 250 mm con reductor.
Materiales Estandar de Fabricación
- Cuerpo: IRAM 556 FG 22
- Obturador: IRAM 690 Tipo 30304
- Vástago: IRAM 690 Tipo 30304
- IRAM 556 FG 22
- Caja IRAM 556 FG 22
- Corona: IRAM 700 FE 50007
- Brida a tubo PVC (BD): IRAM 556 FG 22
- Asiento: IRAM 113001 BF 8105
- Bujes: Bronce BA1
- Espinas: IRAM 690 Tipo 30304
- Sin fin: IRAM 600 Tipo 1045
- Eje: IRAM 600 Tipo 1045

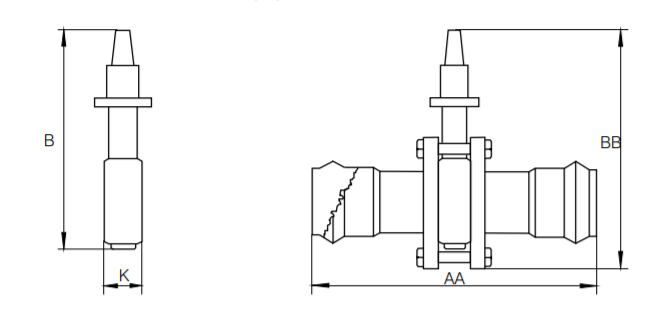

D.N. Válvula mariposa | K | AA | B | C | BB | |
mm | Pulg. | |||||
50 | 2" | 46 | ---- | 311 | ---- | 326 |
60 | 2½" | 48 | 484 | 326 | 63 | 351 |
80 | 3" | 51 | 489 | 344 | 75 | 364 |
80 | 3" | 51 | 489 | 344 | 90 | 364 |
100 | 4" | 58 | 496 | 378 | 110 | 408 |
125 | 5" | 58 | 496 | 405 | 125 | 447 |
125 | 5" | 58 | 496 | 405 | 140 | 447 |
150 | 6" | 72 | 510 | 453 | 160 | 475 |
200 | 8" | 76 | 513 | 511 | 200 | 542 |
200 | 8" | 76 | 513 | 511 | 225 | 542 |
250 | 10" | 80 | 517 | ---- | 250 | ---- |
300 | 12" | 86 | 524 | ---- | 315 | ---- |
