Nuestros espárragos, diseñados especialmente para el montaje de válvulas mariposa (sean estas fabricadas bajo normas API o AWWA), son fabricados en acero al carbono y tratamientos de templado, revenido y zincado, con el sistema de laminado de rosca. Este tiene como características principales la no disminución de la sección del material y, por consiguiente, mantener sus características mecánicas en lo que a resistencia a la tracción, fluencia y alargamiento se refiere, y, además un endurecimiento superficial de los filetes de la rosca, que le confiere una resistencia extra justamente en la zona de mayor exigencia en el momento del apriete.

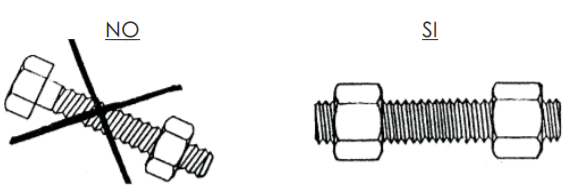

Es destacable, además, que pudiendo
realizar el ajuste de cada extremo en forma independiente, se logra un apriete
parejo y por lo tanto mucho más seguro y eficaz que en el caso de los
bulones, donde el ajuste se realiza siempre desde el mismo extremo.
DIAMETRO | DIAM mm | NORMA API | NORMA AWWA | CANT. POR V.M. | ||
Ø | LARGO | Ø | LARGO | |||
1¼" | 30 | 1/2" W | 108 | 4 | ||
1½" | 40 | 1/2" W | 115 | 4 | ||
2" | 50 | 5/8" W | 124 | 4 | ||
2½" | 63 | 5/8" W | 133 | 4 | ||
3" | 75 | 5/8" W | 136 | 5/8" W | 142 | 4 |
4" | 110 | 5/8" W | 142 | 5/8" W | 149 | 8 |
5" | 140 | 3/4" W | 149 | 8 | ||
6" | 160 | 3/4" W | 152 | 3/4" W | 176 | 8 |
8" | 200 | 3/4" W | 168 | 3/4" W | 183 | 8 |
10" | 250 | 7/8" W | 187 | 7/8" W | 195 | 12 |
12" | 315 | 7/8" W | 202 | 7/8" W | 211 | 12 |
14" | 355 | 1" W | 216 | 1" W | 232 | 12 |
16" | 400 | 1" W | 245 | 1" W | 245 | 16 |
18" | 450 | 1 1/8" W | 270 | 1 1/8" W | 270 | 16 |
20" | 500 | 1 1/8" W | 291 | 1 1/8" W | 291 | 20 |
24" | 600 | 1 1/4" W | 335 | 20 | ||
