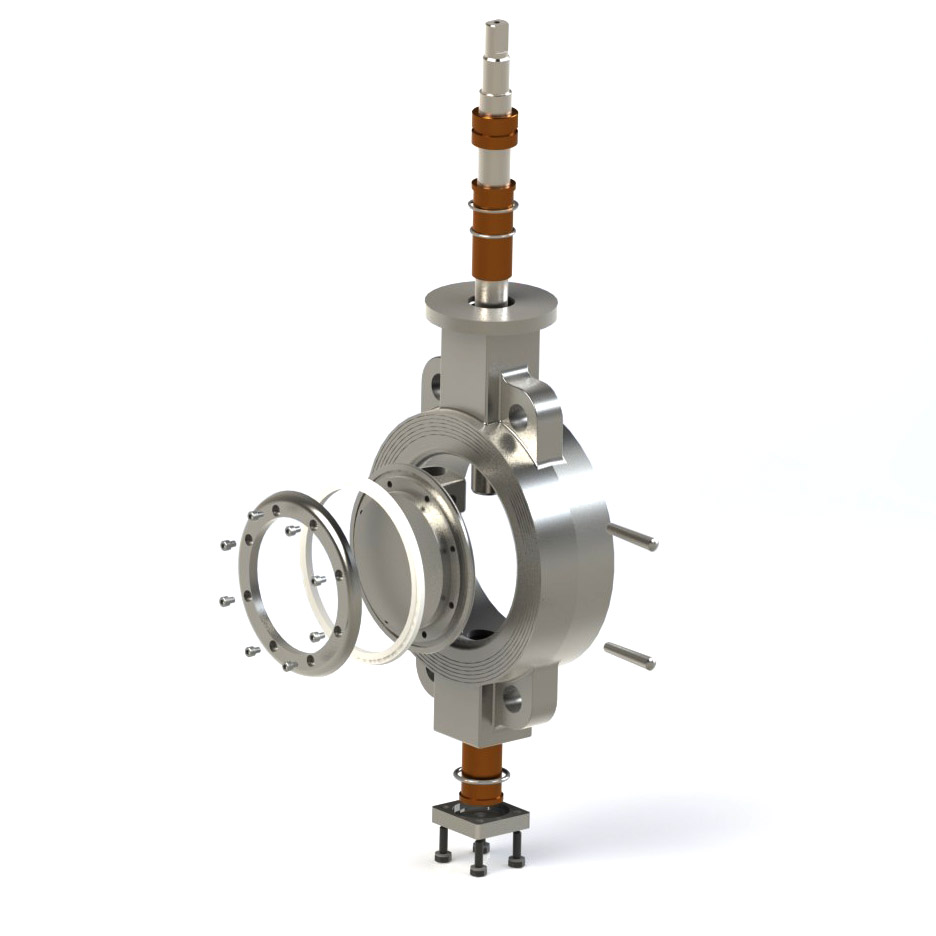

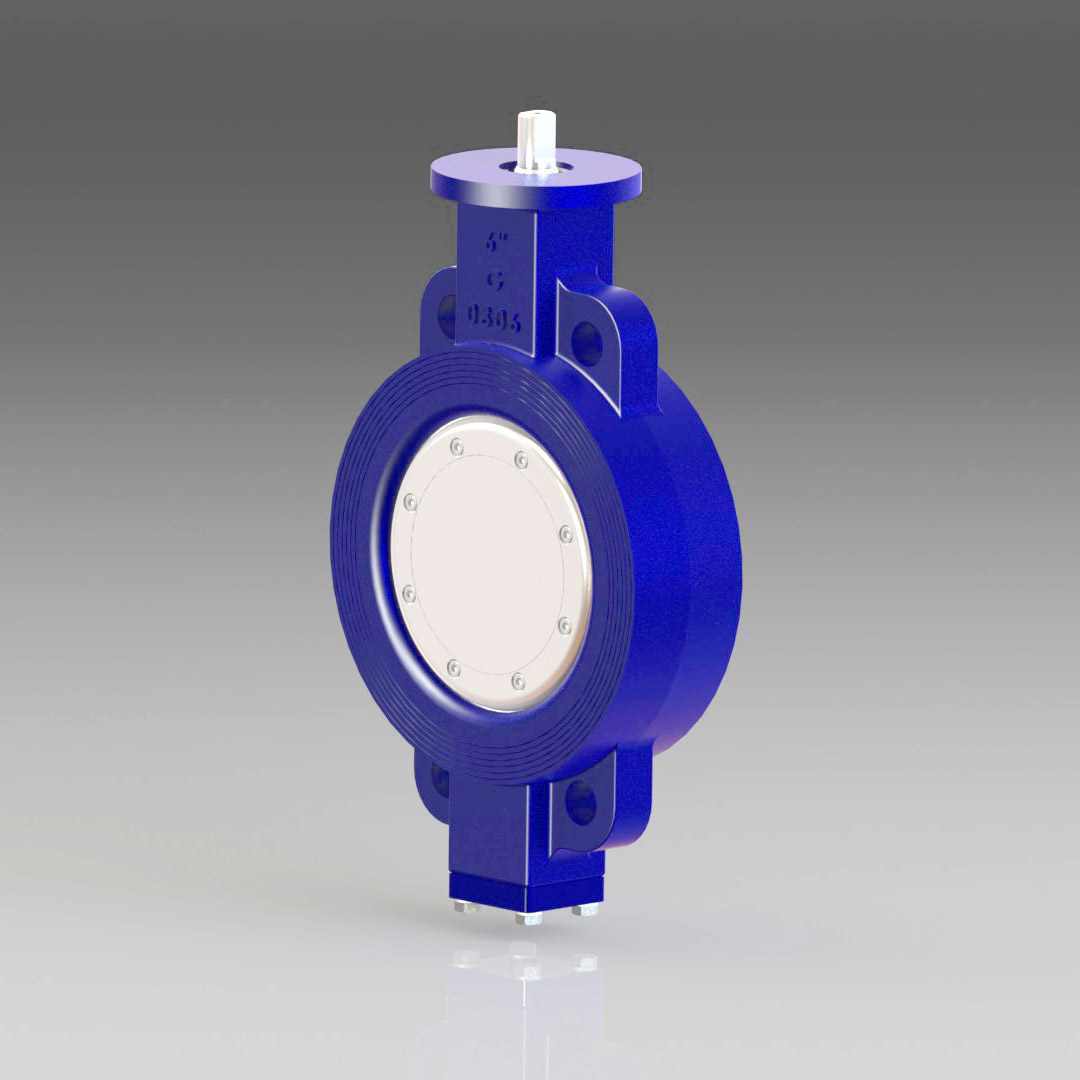

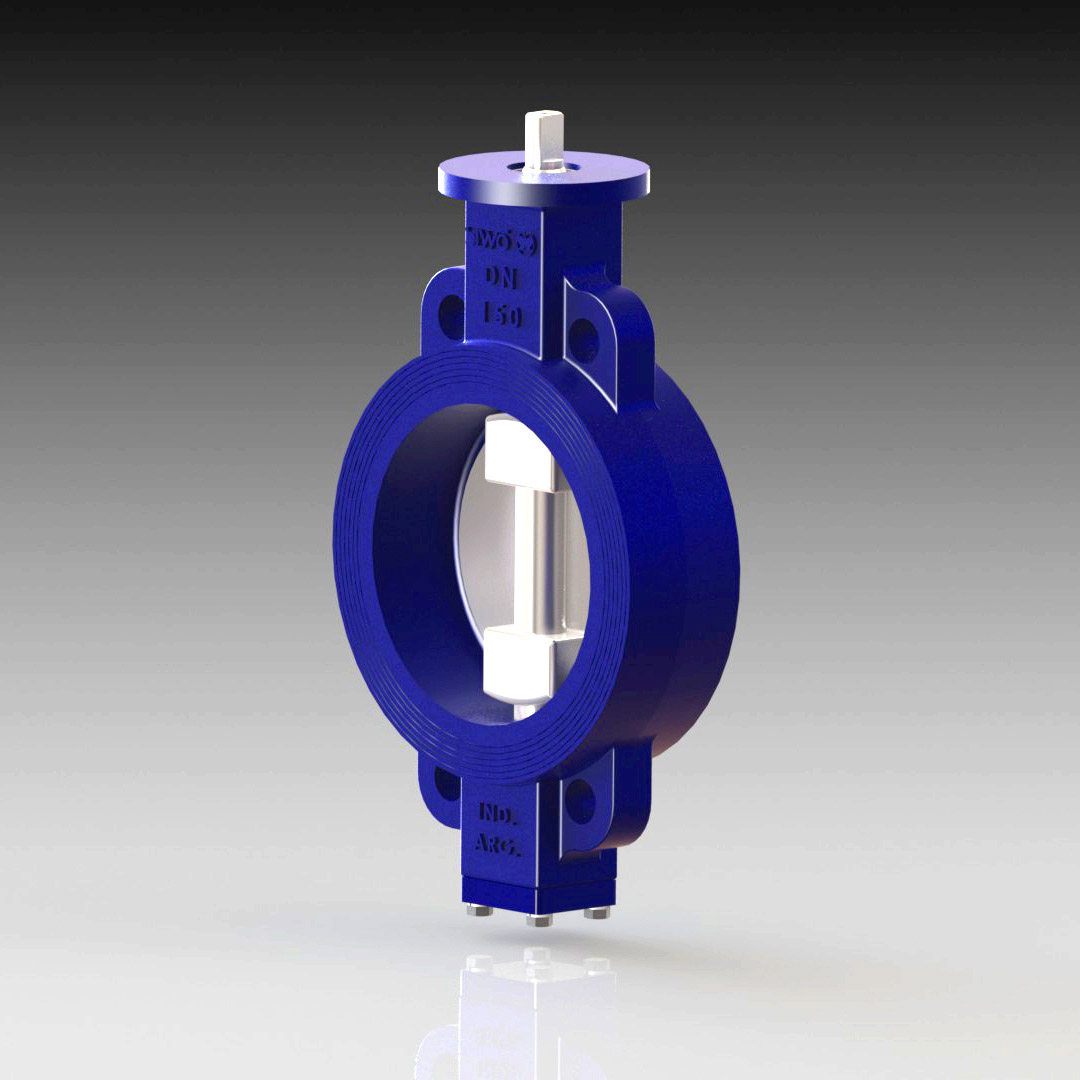

• Cuerpo estilo wafer, con obturador y eje desplazados y junta tórica en el obturador.
• Apta para colocar entre bridas ANSI B16.5 serie 125/150, DIN 10, ISO 10, AWWA clase B/D.
• Presión de trabajo hasta 10,5 kg./cm² (150 psi)
• Control de estanqueidad y hermeticidad (100%), realizados en nuestros bancos de prueba según normas AWWA C-504-80 y O.S.N.2507 - 85 Rev.1.
MATERIALES CONSTITUTIVOS:
Ya que nuestro principal objetivo es
dar servicio, nuestras válvulas son fabricadas de
acuerdo a las necesidades de cada cliente , para lo
cual nos manejamos dentro de una amplia gama de
materiales constitutivos y sus diferentes calidades.
En este detalle radica la importancia de nuestro trato
personalizado y la cantidad de preguntas técnicas
que realizamos antes de cada operación.
- Fundición Gris ASTM A 126 Gr. B
- Acero al Carbono ASTM A 216 Gr. WCB
- Fundición Nodular ASTM A 536 Gr. 65-45-12
- Acero Inoxidable AISI 304
- Aluminio ASTM B26ZC81A
- Acero Inoxidable AISI 304/316
- Bronce - Aluminio ASTM b 148 Aleac. 952
- Fundición Nodular ASTM A 536 Gr. 65-45-12
- Acero Inoxidable AISI 420/304/316
- Buna “N” (Temp. 0º a 100º C)
- EPDM (Temp. -20º a 120º C)
- Silicona (Temp. -20º a 160º C)
- Vitón (Temp. -20º a 180º C)
- EPDM al Peróxido (Temp. -20º a 150º C)
- Hypalón (Temp. -20º a 120º C)
- Neoprene (Temp. -10º a 100º C)
- Acetal
- Bronce
- PTFE
- Acero Inoxidable AISI 304/316

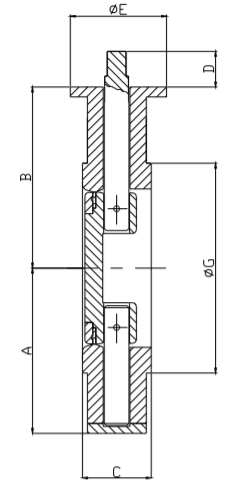

| Ø | Ø | A | B | C | D | E | G |
| 3" | 75 | 95 | 125 | 50 | 25 | 101 | 133 |
| 4" | 100 | 105 | 140 | 57 | 25 | 101 | 162 |
| 6" | 150 | 167 | 183 | 71 | 25 | 101 | 212 |
| 8" | 200 | 195 | 230 | 75 | 30 | 150 | 271 |
| 10" | 250 | 250 | 265 | 79 | 30 | 150 | 327 |
| 12" | 300 | 250 | 280 | 86 | 55 | 150 | 370 |
| 14" | 350 | 295 | 320 | 95 | 55 | 150 | 430 |
| 16" | 400 | 335 | 365 | 105 | 55 | 150 | 480 |
| 18" | 450 | 355 | 385 | 117 | 60 | 190 | 530 |
| 20" | 500 | 385 | 420 | 130 | 60 | 190 | 583 |
