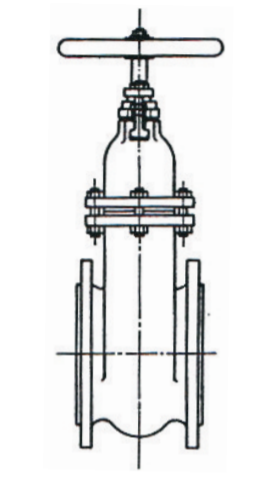

VÁLVULA ESCLUSA VÁSTAGO FIJO

Tipo 1133. Construcción en hierro fundido.

CONDICIONES DE FUNCIONAMIENTO

Petróleo, agua o gas, a temperatura ambiente

y baja presión uniforme:

Diámetro nominal 2“ a 6”: 150 lbs./pulg.² (10kg/cm²)

Diámetro nominal 8“ y 10”: 125 lbs./pulg.² (8kg/cm²)

Diámetro nominal 12“: 85 lbs./pulg.² (6kg/cm²)

Diámetro nominal pulg. 2" 2½" 3" 4" 5" 6" 8" 10" 12"
Diámetro efectivo interior mm 50 62 75 100 125 150 200 250 300
Entrebridas mm 150 160 180 190 200 210 230 250 280
Diámetro exterior bridas mm 160 175 200 230 260 290 350 400 450
Espesor bridas (incluido resalte) mm 16 17 18 20 21 22 24 27 28
Diámetro resalte mm 90 110 127 155 180 205 260 310 360
Diámetro centro de agujeros mm 125 140 160 180 210 240 300 350 400
Núm y diámetro de los agujeros ---- 4x18 4x18 4x22 4x22 4x22 6x22 6x22 8x22 8x22
Diámetro del volante mm 180 180 200 225 225 250 280 315 315
Altura máxima mm 285 300 335 385 430 485 525 710 825
