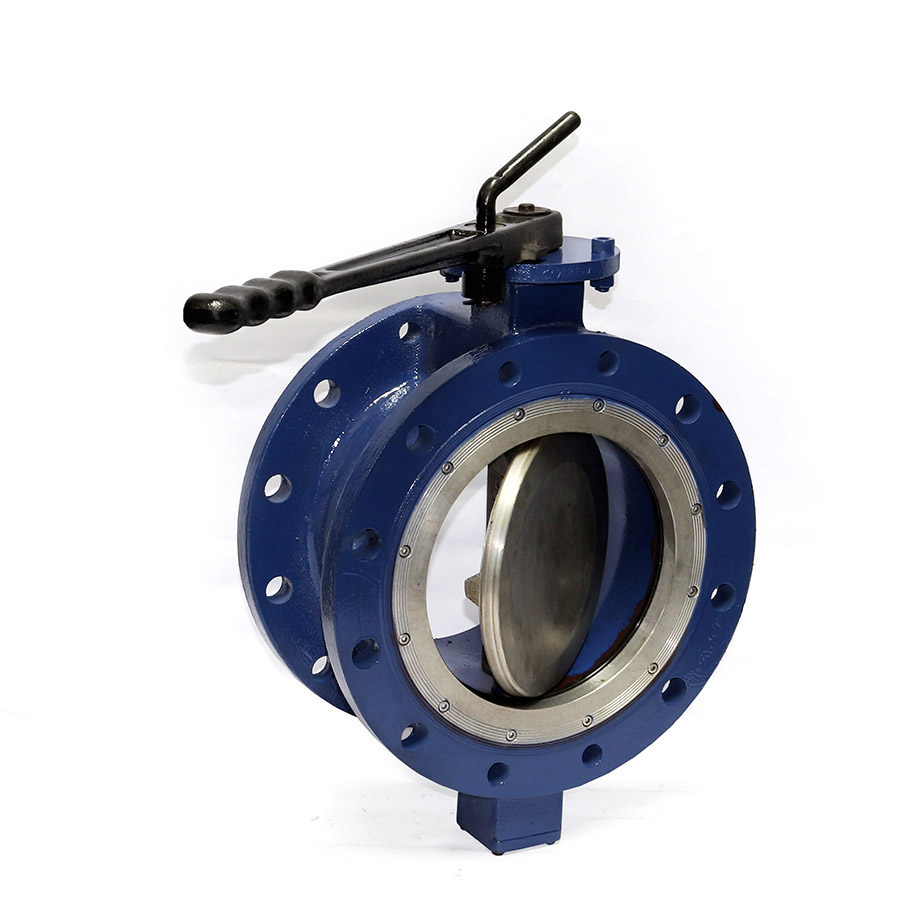

• Cuerpo bridado, con obturador y eje desplazados, junta tórica en el cuerpo o en el obturador.
• Apta para colocar entre bridas.
• Presión de trabajo hasta 10,5 kg./cm² (150 psi).
• Control de estanqueidad y hermeticidad (100%), realizados en nuestros bancos de prueba según normas AWWA C-504-80 y OSN2507 - 85 Rev.1.
MATERIALES CONSTITUTIVOS: Ya que nuestro principal objetivo es dar servicio, nuestras válvulas son fabricadas de acuerdo a las necesidades de cada cliente, para lo cual nos manejamos dentro de una amplia gama de materiales constitutivos y sus diferentes calidades. En este detalle radical a importancia de nuestro trato personalizado y la cantidad de preguntas técnicas que realizamos antes de cada operación.
- Fundición Gris ASTM A 126 Gr. segundo
- Acero al Carbono ASTM A 216 Gr. WCB
- Fundición Nodular ASTM A 536 Gr. 65-45-12
- Acero Inoxidable AISI 304
- Aluminio ASTM B26ZC81A
- Acero Inoxidable AISI 304/316
- Bronce - Aluminio ASTM b 148 Aleac. 952
- Fundición Nodular ASTM A 536 Gr. 65-45-12
- Acero Inoxidable AISI 420/304/316
- Buna “N” (Temp. 0º a 100º C)
- EPDM (Temp. -20º a 120º C)
- Silicona (Temp. -20º a 160º C)
- Vitón (Temp. -20º a 180º C)
- EPDM al Peróxido (Temp. -20º a 150º C
- Hypalón (Temp. -20º a 120º C)
- Neopreno (Temp. -10º a 100º C)
- Acetal
-Bronce
-PTFE
- Acero Inoxidable AISI 304/316
- Buna“N”
- Vitón
- Silicona

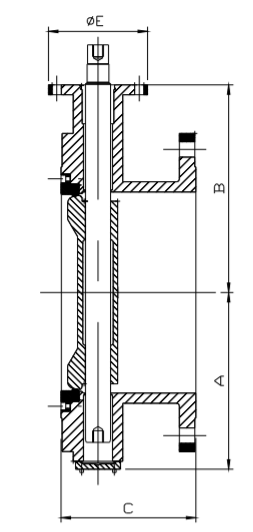

MODELO CCI 13 | ||||||
Ø | Ø | Ø EJE | A | B | C | E |
3" | 75 | 12.7 | 104 | 152 | 114 | 100 |
4" | 100 | 15.9 | 116 | 138 | 127 | 100 |
6" | 150 | 25.4 | 163 | 185 | 140 | 100 |
8" | 200 | 28.6 | 192 | 230 | 152 | 150 |
10" | 250 | 34.9 | 247 | 265 | 165 | 150 |
12" | 300 | 38.1 | 260 | 310 | 178 | 150 |
14" | 350 | 44.4 | 350 | 320 | 190 | 150 |
16" | 400 | 50.8 | 400 | 365 | 216 | 150 |
18" | 450 | 57.1 | 450 | 390 | 222 | 190 |
20" | 500 | 63.5 | 500 | 460 | 229 | 203 |
24" | 600 | 76.2 | 570 | 570 | 267 | 203 |
28" | 700 | 88.9 | 585 | 585 | 292 | 250 |
32" | 800 | 101.6 | 640 | 640 | 318 | 250 |
36" | 900 | 111.1 | 720 | 720 | 330 | 300 |
40" | 1000 | 120.6 | 826 | 826 | 410 | 340 |
