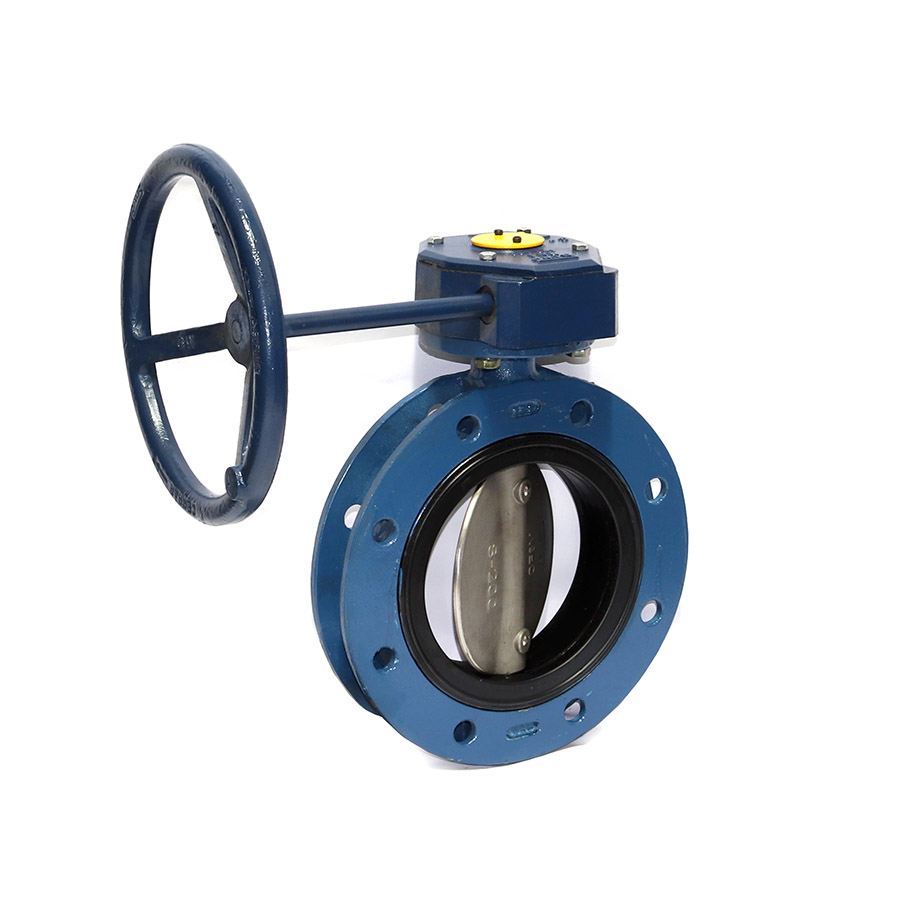

MODELO FB - CUMPLE NORMA ISO 5752 / 20 CUERPO CON BRIDAS - Caras planas perforados de bridas según indicaciones - MODELO FW - CUMPLE NORMA AWWA - Para instalar entre bridas de norma: ANSI B 16.5 - SERIE 150 / ISO 2531

DETALLES Y CUALIDADES

• Cuerpo bridado, asiento elástico envolvente intercambiable.

• Apta para colocar entre bridas ANSI B16.5 serie 125/150, DIN 10, ISO 10, AWWA clase B/D.

• Presión de trabajo hasta 10,5 kg./cm² (150 psi).

• Control de estanqueidad y hermeticidad (100%) realizados en nuestros bancos de prueba según normas AWWA C-504.

- MATERIALES CONSTITUTIVOS: Ya que nuestro principal objetivo es dar servicio, nuestras válvulas son fabricadas de acuerdo a las necesidades de cada cliente , para lo cual nos manejamos dentro de una amplia gama de materiales constitutivos y sus diferentes calidades. En este detalle radica la importancia de nuestro trato personalizado y la cantidad de preguntas técnicas que realizamos antes de cada operación.

Materiales Estandar de Fabricación

- Fundición Gris ASTM A 126 Gr. B

- Acero al Carbono ASTM A 216 Gr. WCB

- Fundición Nodular ASTM A 536 Gr. 65-45-12

- Acero Inoxidable AISI 304

- Aluminio ASTM B26ZC81A

- Acero Inoxidable AISI 304/316

- Bronce - Aluminio ASTM b 148 Aleac. 952

- Fundición Nodular ASTM A 536 Gr. 65-45-12

- Acero Inoxidable AISI 420/304/316

- Buna “N” (Temp. 0º a 100º C)

- EPDM (Temp. -20º a 120º C)

- Silicona (Temp. -20º a 160º C)

- Vitón (Temp. -20º a 180º C)

- EPDM al Peróxido (Temp. -20º a 150º C)

- Hypalón (Temp. -20º a 120º C)

- Neoprene (Temp. -10º a 100º C)

- Acetal

- Bronce

- PTFE

- Acero Inoxidable AISI 304/316

- Buna“N”

- Vitón

- Silicona

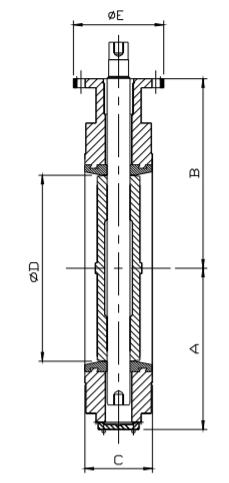

 MODELO FW
Ø Ø Ø EJE A B C D E
6" 150 25,4 140 205 70 149 101
8" 200 28,6 173 215 73 196 150
10" 250 30 203 235 77 249 155
12" 300 33 241 280 84 298 155
14" 350 40 268 357 93 348 190
16" 400 45 300 400 105 382 190
18" 450 50 404 435 117 453 190
20" 500 50 355 454 127 488 203
24" 600 68 475 577 203 600 203

Productos relacionados

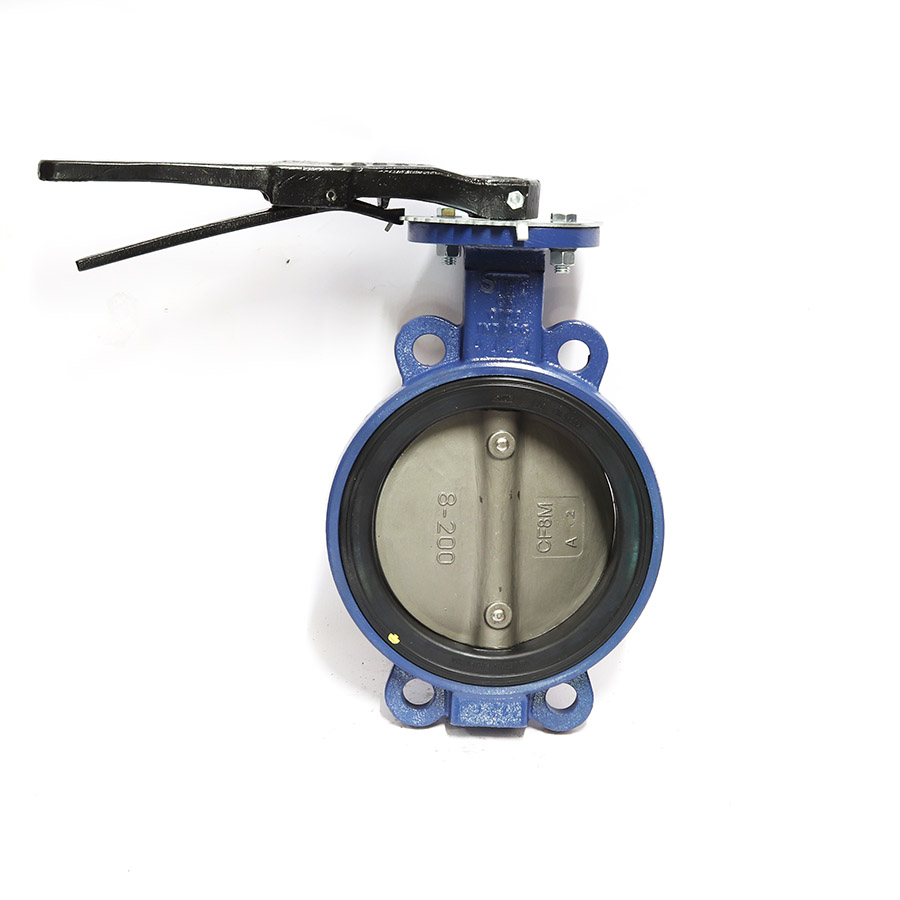

VÁLVULA MARIPOSA TIPO WAFER - MODELO EI / BI

Para montar entre bridas ANSI 16,5 - JIS B 2210 10K - ASME B 16.5 (NPS <24) ... Serie 150 - Normalizadas según NORMAS API 609 Presión de trabajo 16 Kg / cm²

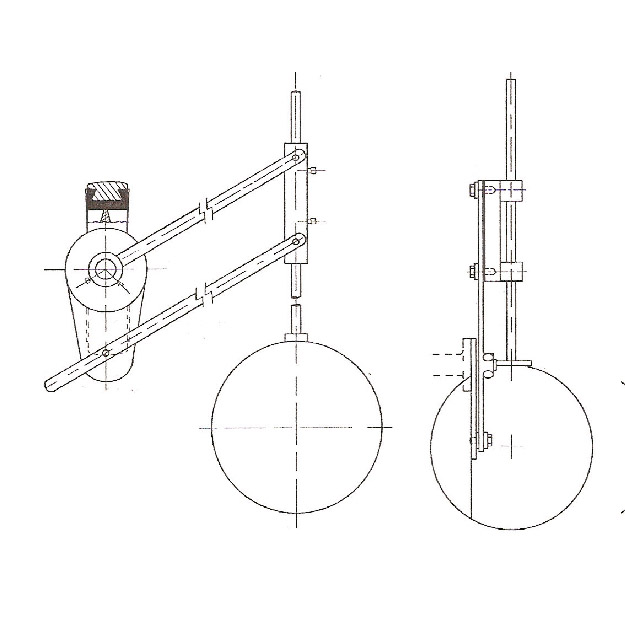

ACTUADOR A FLOTANTE PARA REGULACIÓN DE NIVEL CON VALVULA MARIPOSA
