Siwo

• Diseñadas para uso en instalaciones técnicas de aire.
• Construidas en fundición ó mecano soldadura.
• Tipo liviana, utilizadas en tuberías de baja presión, para montar entre bridas DIN 24154
• Construcción standard; mariposa pasante, a pedido; con tope para cierre hermético.
• Muñón de vástago con sellos o´ring.

MODELOS:
- H11: Embujada interior.
- H12: Embujada interior. Bridada.
- H13: Embujada exterior. Bridada.

MANDO:
- Palanca con posicionador a cremallera

Materiales Estandar de Fabricación

- Fundición de aluminio Mn 3 - AC. INOX. AISI 304 - 304 L.

- Acero ASTM A 216 W C V - AC. INOX. AISI 316 - 316 L.

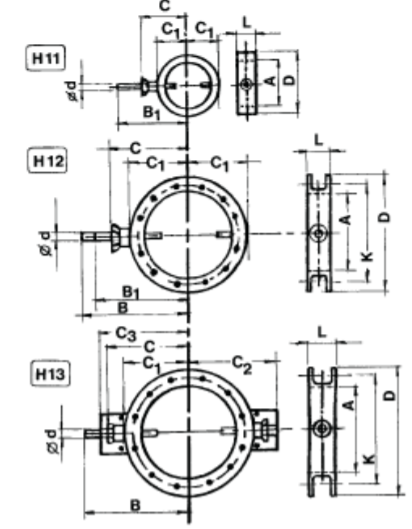

DN	ØA	L	Ød	BRIDA			TORNILLO		B	B1	C	C1	C2	C3	Peso
				ØD	ØK	ØAG	Cant.	Rosca							kg.
63	60	30	15	88.9	102	9.5	4	M8		160	90	45			1
71	70	30	15	100	110					165	95	50			1.1
80	80	30	15	108	118					170	100	54			1.2
90	90	30	15	114.3	128					175	105	57			1.3
100	100	30	15	127	139					180	110	64			1.5
112	112	30	15	139.7	151					185	115	70			1.6
125	125	30	15	152.4	165					195	120	76			1.8
140	140	50	15	168.3	182	11.5	8	M10		200	130	84			2.6
160	160	50	15	205	200					210	140	93			2.6
180	180	50	15	205	219					220	150	103			3.7
200	200	50	15	225	241					230	160	113			4.7
224	225	50	15	250	265					245	170	125			5.3
250	250	50	15	273	292					255	185	137			5.9
280	280	65	20	364	332	11.5	8	M10	310	270	230	185	270	265	9.7
315	315	65	20	399	366				330	290	250	205	290	285	11
355	355	65	20	439	405				350	310	270	225	310	305	12
400	395	65	20	479	448		12		370	330	290	245	330	325	14
450	445	65	20	529	497				395	355	315	270	355	350	16
500	500	65	20	584	551				420	380	340	295	380	355	18
560	560	100	25	660	629	14	16	M12	525	435	380	335	485	455	33
630	630	100	25	730	698				560	470	415	370	520	490	38
710	710	100	25	810	775				600	510	455	410	560	530	44
800	790	100	25	890	861		24		640	550	495	450	600	570	48
900	890	100	25	990	958				690	600	545	500	650	620	50
1000	1000	100	25	1100	1067				745	655	600	555	705	675	69
1120	1120	100	25	1240	1200	18	32	M16	940	855	710	645	810	805	128
1250	1250	140	40	1370	1337				1005	920	775	710	875	870	150
1400	1400	140	40	1530	1491				1085	1000	855	790	955	950	178
1600	1600	140	40	1700	1663		40		1170	1805	940	875	1040	1035	218
1800	1775	140	40	1895	1856				1270	1182	1040	975	1140	1135	262
2000	1990	140	40	2110	2073				1375	1290	1145	1080	1245	1240	311
