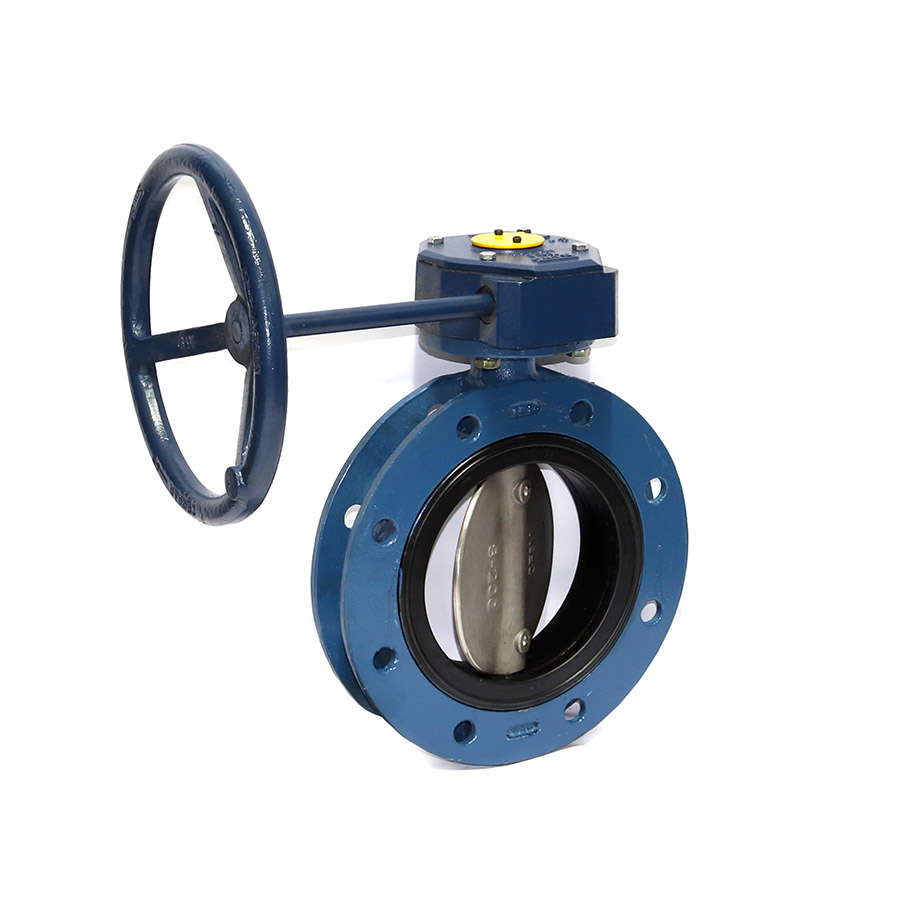

• Cuerpo bridado, con obturador y eje desplazados, junta tórica en el cuerpo o en el obturador.
• Apta para colocar entre bridas ANSI B16.5 serie 125/150, DIN 10, ISO 10, AWWA clase B/D.
• Presión de trabajo hasta 10,5 kg./cm² (150 psi).
• Control de estanqueidad y hermeticidad (100%), realizados en nuestros bancos de prueba según normas AWWA C-504-80 y O.S.N.2507 - 85 Rev.1.
MATERIALES CONSTITUTIVOS: Ya que nuestro principal objetivo es dar servicio, nuestras válvulas son fabricadas de acuerdo a las necesidades de cada cliente , para lo cual nos manejamos dentro de una amplia gama de materiales constitutivos y sus diferentes calidades. En este detalle radica la importancia de nuestro trato personalizado y la cantidad de preguntas técnicas que realizamos antes de cada operación.
- Fundición Gris ASTM A 126 Gr. B
- Acero al Carbono ASTM A 216 Gr. WCB
- Fundición Nodular ASTM A 536 Gr. 65-45-12
- Acero Inoxidable AISI 304
- Aluminio ASTM B26ZC81A
- Acero Inoxidable AISI 304/316
- Bronce - Aluminio ASTM b 148 Aleac. 952
- Fundición Nodular ASTM A 536 Gr. 65-45-12
- Acero Inoxidable AISI 420/304/316
- Buna “N” (Temp. 0º a 100º C) EPDM (Temp. -20º a 120º C)
- Silicona (Temp. -20º a 160º C)
- Vitón (Temp. -20º a 180º C)
- EPDM al Peróxido (Temp. -20º a 150º C)
- Hypalón (Temp. -20º a 120º C)
- Neoprene (Temp. -10º a 100º C)
- Acetal
- Bronce
- PTFE
- Acero Inoxidable AISI 304/316
- Buna“N”
- Vitón
- Silicona

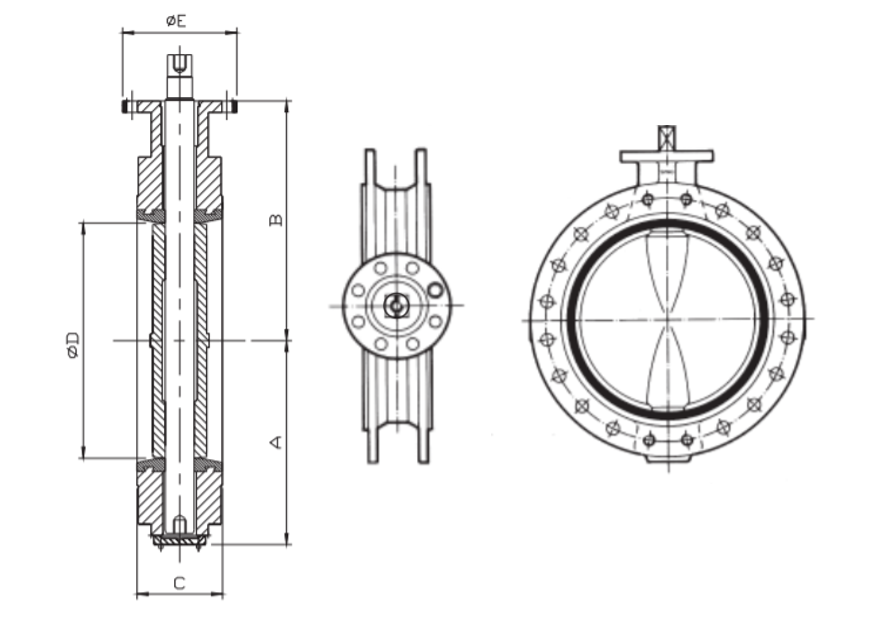

Ø | Ø | Ø EJE | A | B | C | D | E |
28" | 700 | 86 | 490 | 560 | 165 | 666 | s/act. |
32" | 800 | 92 | 565 | 615 | 190 | 763 | s/act. |
36" | 900 | 111 | 615 | 665 | 203 | 863 | s/act. |
40" | 1000 | 111 | 680 | 735 | 216 | 963 | s/act. |
42'' | 1050 | 127 | 717 | 773 | 216 | 1045 | s/act. |
44'' | 1100 | 127 | 717 | 773 | 216 | 1045 | s/act. |
48'' | 1200 | 143 | 784 | 840 | 254 | 1170 | s/act. |
